鉭電容正負極怎么區分
瀏覽次數：4631
|
發布日期：2020-11-24
鉭電容器的全稱實際上就是鉭電解電容器，它是當今許多設備中必不可少的關鍵部分。 但是，對于鉭電容器，這是一個極性電容器，這意味著有正電極和負電極。 在安裝過程中，必須正確識別正極和負極。 一旦鉭電容器的正極和負極反轉，后果將無法估量。 那么如何識別鉭電容器的正極和負極呢？
如何識別鉭電容器的正負極：
一般而言，鉭電容器的端部是鉭電容器的正極，而鉭電容器的負極在另一側。 鉛鉭電容器的長腳為正極，短腳為負極。 并且連接接反了，如果電容器接反了，電容器就不起作用。 如果鉭電容器的極性接反，則較輕的結果是鉭電容器會燃燒，而嚴重的后果是鉭電容器會爆炸。 鉭電容器的爆炸也會影響PCB上的其他組件，因此請務必小心。
對于鉭電容器的極性，對于貼片鉭電容器，帶有橫線的一端是鉭電容器的正極，另一端是鉭電容器的負極。 對于帶有引腳的鉭電容器，長腳的末端是鉭電容器的正極，而短腳的末端是負極。 焊接電容器時，鉭電容器的正極和負極不能顛倒。

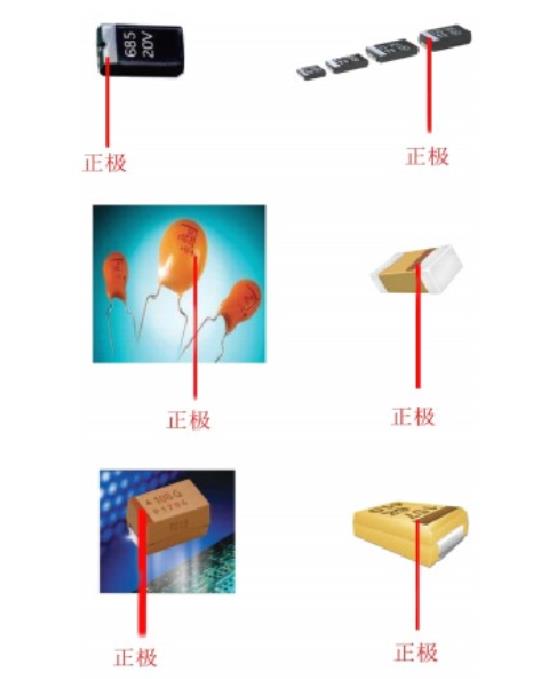

鉭電容正負極識圖
